标题: 入手祺祥1950GT孤独求败版,05默认9953,06默认5228 收起
2007-10-05 08:32:09

前天买了块祺祥1950GT孤独求败版,虽然淘宝上广东这卡卖得很多,但在北京目前很不好买,问了好多地方都说无货,最终在POP文章末尾上登的鼎好四楼一个经销商处买到,690元。

做工和用料整体来说是很不错的,比如今迪兰中低端产品更好。默认550/1400,和1950pro差不多,用了两天,暂时没发现任何问题,各方面良好。

盒子里附件不多,一个S-video线和一个DVI转换头。

本来ASL 7900GS和Inno3D 8600GT都列入备选,价格同样699,但是前者因为传说是返修货,不降频就花屏,所以没有考虑。后者默认频率太低,而且实际拿在手里感觉做工极粗糙,所以也没买。



测试平台:

Q6600未超

AK42D

2*1G kingston-DDR2-667

催化剂7.9,XP-SP2 32bit



成绩如下

3dmark01 default                                34192
3dmark01 1280*1024-其它default    30528


3dmark03 default                               16757
3dmark03 1280*1024-其它default    13490


3dmark05 default                                9953       CPU score:10839
3dmark05 1280*1024-其它default    8596        CPU score:10626


3dmark06 default

ALL:5228     SM2.0:1833    HDR/SM3.0:2046    CPU score:3743



手头没有其它游戏用于测试,理论分数来看1950GT老当益壮,一些成绩胜出2600XT,明显胜过699元的8600GT以及高频2600Pro,而且还有一定的超频空间。对于699元的价位,这个产品只要能买到,便是不二之选。


点击此处查看原文、参与讨论
固定链接┆ 评论(8)┆阅读(2462)
标题: FP202W V3用的是AUO M201EW02 V8 收起
2007-10-05 03:57:11

进入工程模式查证,FP202W V3用的是AUO M201EW02 V8


点击此处查看原文、参与讨论
固定链接┆ 评论(1)┆阅读(2458)
标题: 丽台寻找忠实用户到底是谁负责的?为什么迟迟不回E-mail? 收起
2007-08-10 22:19:47

8月6日当天我刚看到获奖结果出来,于是我立刻按照http://www.pcpop.com/doc/0/215/215762.shtml上面给的邮箱huodong@pcpop.com 提交了个人信息,并且为了保险起见用yahoo和sina都发了一遍,而且注明了收到信息后回复,然而等了几天一直也不给个回复E-mail,刚才才看到活动页面才发现http://topic.pcpop.com/factory/leadtek0706/上面点击自己的用户名可以提交信息,为什么在结果揭晓的页面上不说一下?到底huodong@pcpop.com   的邮箱接到我的信息没有?

8月6日才公布获奖名单,刚刚发现8月10日就截至个人信息提交,为什么时限设得这么紧?我刚刚在专题页面提交了一下。希望负责这个活动的工作人员尽快回复。就怕被莫名其妙地当成自动弃权。

我发个人信息用的邮箱是sobereva@sina.com和sobjubao@yahoo.com.cn





 一等奖:llaay
  二等奖:xzaml亚士吉
  三等奖:fujialeiloudly12soberevabbc1
  用户调查奖:godsoulangelhlstswmacrossLA890liyan444



******************

奖品刚才已收到。

不过还是希望每次PCPOP办的活动能在发奖环节上和获奖者沟通更通畅。


点击此处查看原文、参与讨论
固定链接┆ 评论(0)┆阅读(573)
标题: IDF的intel储存展台上的几样物品 收起
2007-04-18 23:12:13
很漂亮的晶圆




这个忘了叫什么名字,不知道有谁想的起来



turbo memory将作为迅驰四代的组成部分,接口是PCI-E


点击此处查看原文、参与讨论
固定链接┆ 评论(1)┆阅读(947)
标题: 实拍IDF上的DDR3的整机 收起
2007-04-18 22:55:08
samsung展台的样机实拍
然而工作人员对此机器并不了解,不知道是什么芯片组,什么CPU。正在跑3Dmark06的演示,就没好意思亲自去操作来检测硬件信息。机子是整机从外国直接拉过来的,具体信息不祥。被封在一个玻璃盒子里。


点击此处查看原文、参与讨论
固定链接┆ 评论(2)┆阅读(1645)
标题: 今天有谁去了IDF 2007?问个问题 收起
2007-04-17 12:38:03
发的胸卡上面的挂绳的颜色都代表什么意思?
我的是黑色,还有灰色、黄色、绿色、红色、紫色...不知道是具体代表什么意思

胸卡上问什么有的带着一个上面写着“来宾”的小本子?而有的只有一个塑封卡片?

我是在预注册区签到,为什么有的人给IDF背包,而另一些人,包括我却只给我一个蓝色袋子?

请知情者告诉我


另:不知道我是不是听错了,反正没看清楚,那个80核心测试后,好像是CTO叫道:god! 2teraflops!
不可能啊,K8 2.0测linpack才4Gflops。估计是测试标准不一样吧,不知道有谁清楚是怎么回事。要不然一个核顶25Gflops,顶一个四核了。或许是我听错了,否则AMD真是5年也赶不上。
点击此处查看原文、参与讨论
固定链接┆ 评论(2)┆阅读(1375)
标题: 买了宏基5550AWXC,1.86Ghz的CPU跑33秒 收起
2006-09-29 20:11:54
今日买了宏基5550AWXC,内存添到512MB不开票才6050元,对于Yonah很多人只关心Yonah的双核产品,然而双核的第二颗核心往往使用率比较低,而且价格高,频率也总是在1.6G,频率太低,仅供OEM的T1350单核的1.86G CPU其实性价比更高。

T1350-1.86G CPU跑superpi 100W竟然达到33秒多,差不多迅驰二代的2.0-2.1的水平。CPU运行效率十分令人满意,而且工艺过渡到0.65也减少了发热量

今日帮朋友买了两台,5550AWXC重量2.35kg,外观比较平滑细腻,我认为是很值得推荐的产品,性价比极高,是第二代迅驰低端机型的完美替代品,比常见的五千多的Dothan 1.7机型强多了。
点击此处查看原文、参与讨论
固定链接┆ 评论(2)┆阅读(2255)
标题: 时光荏苒,我心依旧----《我与ATI的故事》征文 收起
2006-09-08 00:28:51
时光荏苒,我心依旧----《我与ATI的故事》征文

作者sobereva 电子邮件sobjubao@yahoo.com.cn
图片较多,请耐心等候,图片和文字皆为原创。

说起与ATI的故事,我不想用实际性能和苍白的规格指标草草了事,这都是表面层次上的东西,我不可能比网上众多的介绍、评测文章说得更细致。对于ATI的感情,是从多年使用ATI显卡的点点滴滴故事和感受中浓缩出来的自己真正想说的话。文中所有的图片都是本人亲自拍摄的自己的卡,我用我自己的图说我自己的故事。

说起ATI,1985年8月20日由前任ATI的CEO现任董事长的何国源以及Benny Lau、Lee Lau创立,在加拿大安大略省万锦市。

论资辈,1993年诞生的nvidia比ATI还算是略小一辈,怀旧nvidia很容易从NV1开始说起,然后就是众所周知的riva128,然而在nv诞生之前,ATI已经在显示芯片领域做出了很多贡献了。比较遗憾的是作为ATI的忠实用户,从1987年的VGA-Wonder开始到94年的Mach64一直都无缘接触。

我的第一台电脑是95年买的,Pentium-133,16MB内存,ASUS当时号称板皇的P55T2P4,显卡是风靡一时,Trident最辉煌的一款2D芯片之一的Trio64V+,联讯制造。不过当时ATI产品尚未广泛进入普通消费者的视野。1996年3D rage系列推出后,ATI渐被大家熟悉,3D Rage对效果的支持是当年最全面的显示芯片之一。

我第一次接触的ATI卡是一块原厂的Rage pro Turbo 8MB AGP,230Mhz RAMDAC,2D画质不错,3D速度自然和风靡一时的voodoo2差距不小,但至少满足我当时的简单需求还是够了,第一次使用ATI的显卡,也是我钟情于ATI的开始。

我之所以喜欢ATI,除了我对ATI公司的风格的偏好,很大一部分原因是喜欢ATI的原厂卡。

ATI原厂的做工从那个时代就体现出来了。当时显示芯片复杂程度有限,对于显卡设计要求并不高。这块原厂Rage pro Turbo虽然没有奢华的用料,复杂的设计,额外的功能,但是从这张卡的简约的风格,细腻的做工和整洁的布线,就开始让我感受到ATI原厂卡的独特气质,这种气质代表着卓越、高贵、完美、严谨。这种内在的气质,无论是后来PCB由绿变成红色,还是到现在用料变得愈加豪华,布线愈加复杂,这种气质一致贯穿着ATI从高端到低端的每一块显卡。

我一直相信,只有BUILT by ATI的,即ATI的显示芯片搭配ATI设计制造的显卡,才是真正被赋予了ATI灵魂的显卡,而那些打着POWERED by ATI,GRAPHICS by ATI的LOGO的显卡,虽然为ATI的产品普及做出了巨大的贡献,但并不是我眼中的ATI,缩水的设计和粗糙的做工并不能体现ATI的精神。

我不仅喜欢ATI原厂卡的本身,还喜欢ATI为每一块原厂卡赋予的唯一P/N号,102打头的十位数字。过去了这么多年,ATI仍然为它们的每一块显卡保留着档案。只需要将102码输入http://apps.ati.com/102lookup就可以将尘封的记忆打开。这一传统据我所知从Rage系列就已开始,这就是我的Rage pro Tubro的查询结果,每每查阅并显示出结果时,总令我有一种莫名的感动----原来ATI还记着它。





我这块Rage Pro Turbo的ATI网站查询结果:


点击此处查看原文、参与讨论
固定链接┆ 评论(13)┆阅读(2429)
标题: 关于nf5造假和nf4 IE对Core2支持的详细解读 收起
2006-08-30 14:39:48
关于nf5 IE造假和nf4 IE对Core2支持的详细解读

文/sobereva

前言:此文为本人原创,若文章中有明显问题请指正,此文目的在于扫清一些人的认识上的误区。虽然包括PCPOP很多网站都登载了nvidia的官方声明,然而却没将问题彻底说透,希望本文能让大家对C19北桥的系列产品有一个通透的了解。





对于目前nf5 IE的所谓造假事件很多朋友认识不够透彻,并且对于nf4 IE是否能够支持Core2诸多朋友抱有疑问,在这里对这些问题进行详细解说:


进入主题前先谈谈nf4 intel edition系列(以下intel edition简称为intel)
nf4 intel最早上市的是nf4 SLI intel,于2005年4月发布,搭配MCP04 Ultra南桥,北桥用的是A2版C19。SLI支持2*8x。此版后来在PD上市时被发现了低端PD兼容性问题,如PD820只认单核,但是高端一些的PD没问题。

2005年8月8日,nf4 SLI X16 intel推出,搭配CK804南桥,比SLI intel多支持2*16x(南北桥各供16x),也是C19(A2)版。亦有不兼容的情况,不过后期解决了问题。后来面世的nf4 SLI X16 intel已经改用A3版。

SLI与SLI X16都因为南桥原因不支持HD Audio,最初都采用A2版C19。其中nf4 SLI intel的MCP04 Ultra相对于CK804被拿走了PCI-E,其它相似,可支持Raid0/1/0+1/5,4*SATA2和4*ATA133。


2006年1月,nf4 SLI XE intel和nf4 Ultra intel上市,用的是C19的C1版北桥,采用nforce410/430(MCP51/MCP51 Ultra)南桥,支持HD Audio。nf4 Ultra intel可以破解成nf4 SLI XE,nf4 SLI XE相对于nf4 SLI的特性主要是不支持安全引擎。以上这四款产品在都支持2*667Mhz DDR2和1066FSB,都支持PD,只是发布较早的前二者用的是C19(A2)版的兼容性差。



此文的关键在于讨论芯片组对于Core2的支持。很多网友以为是A2版升级为A3版才推出nf5 570 intel,以为A3是个新的产品,其实这是一个误区,在这里把版本问题详细说一下。

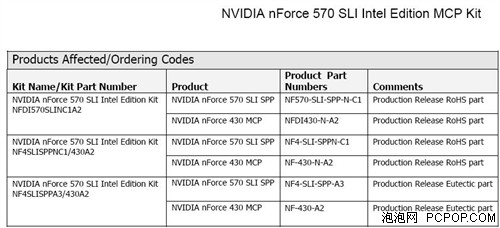

nf5 570 intel目前用的是C19的A3版,可以支持Core2,芯片编号NF4-SLI-SPP-A3,在官方公布的图中可知,NF4-SLI-SPPN-C1和NF570-SLI-SPP-N-C1北桥代号也都意味着nf5 570,也就是说这二者自然也可支持Core2。其NF570-SLI-SPP-N-C1和 NF4-SLI-SPPN-C1与目前nf5 570 intel采用的NF4-SLI-SPP-A3的区别在于它们是C1版符合RoHS标准,无铅制造,采用TSMC 0.14微米工艺。规格没有变化。

大家注意目前已经上市的nf4 SLI XE intel北桥编号NF4-SLI-SPPN-C1,和nf5 570北桥其实是一个东西,却能多符合RoHS无铅制造标准,理应支持Core2。nf4 Ultra intel北桥编号NF4-U-SPPN-C1。

但是目前nf4 intel芯片组并没有正大光明地说支持Core2,但是否能够支持呢?
比较重要的证据就是在nvidia网站的nforce_500_intel_linecard.pdf文件中,可以找到答案,文件中明确标注nf4 SLI X16 intel(后期的A3)和nf4 Ultra intel(C1)可以支持Core2,这就和上面的情况和吻合了,说明C1就是A3的无铅工艺改进版,特性上没有区别,凡是A3和C1版的C19都有能力支持Core2。至于采用C1的nf4 SLI XE intel为何没有标注支持core2尚不清楚,但是支持Core2不会有任何问题。通过对比nforce_500_intel_linecard.pdf文件,可以看到,nf4 SLI XE intel和nf5 570 intel的规格几乎一样,nf5 570 intel仅多一项firstpacket功能,但是还得等到未来的驱动才能支持。也就是说,如果官方资料上让nf4 SLI XE也支持Core2,那么nf4 SLI XE intel芯片组除了安全引擎就完全和nf5 570 intel是一个东西了。nvidia可能故意让他们不能太相似。

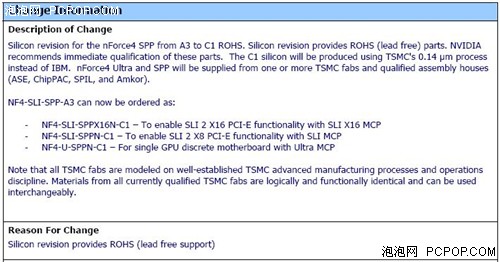

为了说明A3与C1的关系,我们在nvidia的公开声明一文的图中可以了解到nvidia建议将A3换成C1,NF4-SLI-SPP-A3目前可以被订购为NF4-SLI-SPPX16N-C1、NF4-SLI-SPPN-C1、NF4-U-SPPN-C1,功能一致,可与原先北桥替换,差别仅在于RoHS标准。


那么nf5 590呢,是否是新研发的东西呢?非也,同nf5 570一样,其实是很老的东西,北桥编号NF4-SLI-SPPX16N-C1,根据itonline评测文章所示,用在nf5 590主板上的nf5 590芯片至少在05年47周之前就生产出来了。参见http://itonline.tw/content_look.php?look_id=28。不过nf5 590 intel确实有它自己的新特点,相对于nf4 SLI X16 intel,增加了比如EPP内存的支持,DualNet技术,FirstPacket技术等等。




所以,nf5 570实际上相对于早已上市的nf4 XE SLI Intel,可以说根本没有变化,RoHS标准对于用户来说是无所谓的事,包括南桥也都是一样nforce410/430。nf5 intel其实是个老东西。大家从一些nf5 570 intel测试文章中可以看到,北桥往往都是05年底的A3产品,或者更老。大家再看看nf4 Ultra的评测文章的图片,会发现nf5和nf4 XE SLI intel的C1北桥年代都一样,至于nf5 570的A3版反倒更老。

既然相同,那么为何nf5 intel系列要推出呢?从这一段nvidia官方的邮件中可以了解到nvidia的想法:

“请参照 NVIDIA New Product Notice : nForce 570 SLI Intel Edition )为重启市场推展,NVIDIA 将上该C19 SLI solution市场名称重行定名nForce 570 SLI Intel Edition,并其北桥料件品名亦复位为 NF570-SLI-SPP-N-C1均为RoHS part,亦即上该Silicon revision 由A3至C1 后之正式品名,为免相关变更照造成贵司之混淆暨后续下单之困扰,特此说明,未尽明确之处,亦期NVIDIA 于近期正式说明之,谢谢。”

也就是说,nf5 570 intel先从A3过渡到C1,然后再从NF4-SLI-SPPN-C1过渡到以NF5打头的NF570-SLI-SPP-N-C1,最终品名就确定了。

很多网友抱怨nvidia的换汤不换药的行为,这种说法有一定道理,但换一个角度我认为nvidia也是可以理解的,Core2的发售是一个大事,用nf5这一个新的名字来公开支持Core2进行推广,是有一定好处的。AMD的AM2推出,nvidia也拿出了nf5 for AMD的产品来支持AM2,而nf4却也能照样支持AM2。只不过目前的nf5 for AMD产品采用的MCP55确实是新东西。所以nf5并不是一个在规格变化上有天翻地覆变化的产品系列,而是对应着新一代CPU的“新一代”芯片组。

不过,上文所述仅代表芯片本身有能力支持Core2,至于实际支持Core2的主板产品,和主板本身的设计、供电模块有关。nf5 intel的推出,是代表着支持Core2的主板产品的正式上市。

不过仍然有一个疑问就是,为何新推出的nf5 570反倒采用老A3而不用符合RoHS标准的C1呢?毕竟nf4 Ultra/XE SLI都已经用了C1。不知是否用来把A3清仓。其实可以说,nf4 XE SLI/Ultra intel用的C1北桥反倒比nf5 570 intel的不符合RoHS的A3要先进。

至于说nf5 intel的本质是否就这样一成不变了,并不确定,据媒体透露,nvidia新的nf5 intel的北桥芯片将于明年推出,而目前上市的只能用老北桥了。
