无论是做为发烧友还是普通的用户,在选购主板时都会非常留意主板的供电部分。自Intel发布代号为Prescott长达31级流水线的处理器以来,功耗增加,发热量变大,而供电部分就被不断的加强以满足CPU更多的电流需求。去年发布的PD双核处理器因为仍然基于Netburst长流水线架构,导致功耗始终未能得到控制。直到Intel在今年推出短流水线设计的Conroe处理器,才使得CPU的功耗得以控制。 然而我们依然不乐观的看到,基于Conroe好搭档的P965系列主板仍然采用了加强型的供电模组,因为更多的玩家买来Conroe处理器就是为了一“超”为快。从三相供电、四相供电、六相供电、八相供电直到出现十二相供电的技嘉GA-965P-DQ6主板。
技嘉GA-965P-DQ6主板的十二相供电

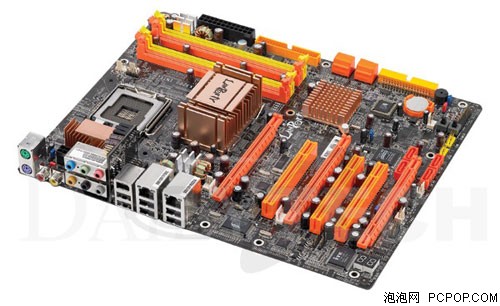

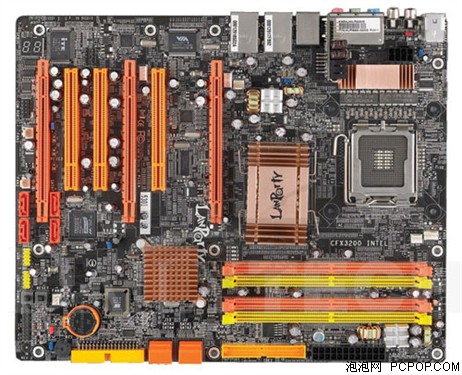

还有一种供电改良的方式近期颇为热门。今年台北COMPUTEX 2006电脑展上,DFI展示了一款模样诡异的主板:LanParty UT CFX3200-M2R。在CPU周围,传统的供电系统已被打破。高耸的电容已经消失的无影无踪,这款标价2999元的LanParty UT CFX3200-M2R引起了玩家的强烈兴趣,难道未来的主板将不需要PWM吗?

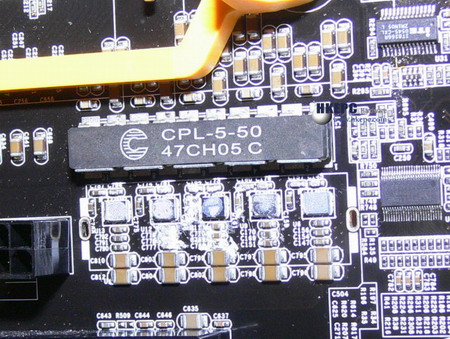

数字式PWM供电
DFI这款全新主板采用了一种名为“数字式PWM供电”的新方式,它主要将传统的铝制电解电容、MOSFET、扼流线圈元件更换为数控电气性能更高的贴片/BGA封装元件,有效避免传统铝制电解电容大功耗下不稳定、爆浆等问题。但这款主板在市场化道路上面临一个难题,BGA封装的一体式电感线圈目前全球只有美国一家名为CB的工厂出品,造价是传统扼流线圈的5倍,而且产能无法适应主板规模化生产的需求。 12月4日,昂达针对Intel平台高调发布了经过半年研测的“Hyper PWM”供电技术,在首款基于该技术的昂达965PT主板上我们惊喜的发现了“数字式PWM供电”的身影。

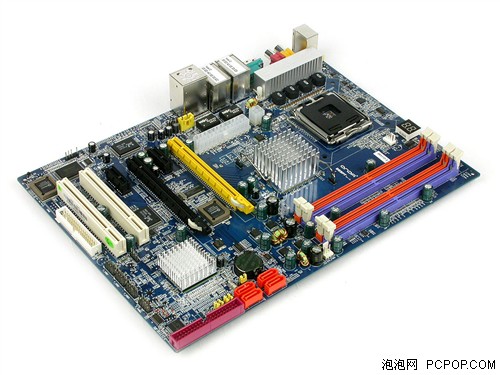

昂达965PT主板
昂达965PT主板基于P965+ICH8芯片组设计,与同类P965主板最大的不同在于它的CPU供电部分,这就是被称为“Hyper PWM”的供电技术。
可以看到以往的直立电容全部消失
小编发现,与DFI “数字式PWM供电”技术类似,昂达965PT主板的CPU供电部分不使用常见的液态电解电容,转而采用电气性能更稳定的陶瓷电容(MLCC)替代液态电解电容。 陶瓷电容(MLCC)最大的特点是耐高温、抗高压,以6.3V/10uF的型号陶瓷电容为例,它必须满足150度以上高温工作和承受400V瞬间直流电不穿的测试,耐压性能是液态电解电容的4倍,体积更只有后者的1/25,大大精简了主板主供电部分的设计,也解决了一大散热难题。

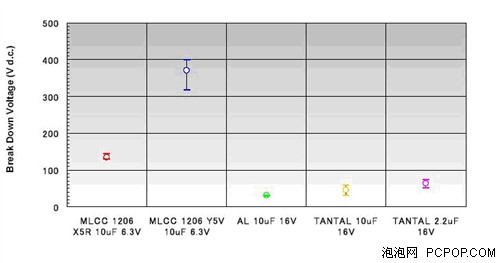

MLCC陶瓷电容需要经受近400V瞬间电击不被击穿穿的测试

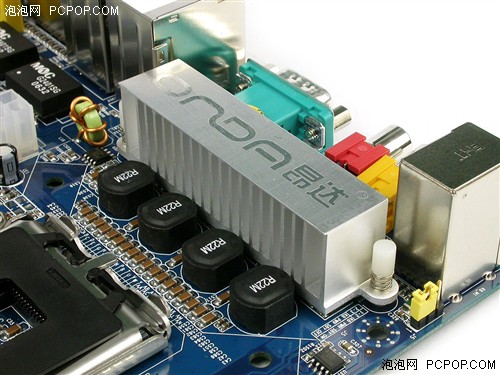

在MOSFET和电感部分为了适应工业化规模生产的需要,昂达965PT没有采用DFI的一体式BGA封装元件,仍延用了封闭式电感和英飞凌MOSFET。请看上图编号为R22M来自美国TOKO半导体的封密电感,它的内部结构是氧体瓷芯+线圈,阻抗在0.9~1.0mΩ,比同类线圈低一倍,价格仅为DFI一体式BGA封装电感的1/3。这样的电路设计既完整了“数字式PWM供电”模块的架构又控制了成本,为这项技术下一步在主流玩家中的普及打下了基础。 很多玩家可能会有疑问,陶瓷电容的容值这么小,它能起到大容量铝制电解电容的作用么? 点击此处查看原文
